| Informations de base |
| décrire |

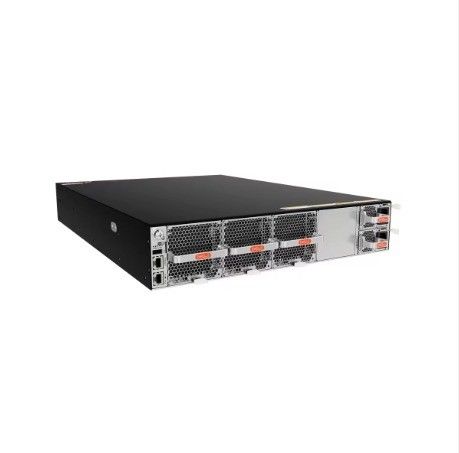

CE8865-SAN-4C hôte (4 emplacements pour sous-carte, à l'exclusion de l'alimentation et du ventilateur)
|
| Numéro de la partie |
02355SDP
|
| modèle |
Le nombre d'étoiles est déterminé par la fréquence d'écoulement.
|
| Indicateurs techniques |
| Codes des autres pièces |
02355SDQ (hébergeur CE8865-SAN-4C (4 emplacements pour cartes filles, 2 sources d'alimentation AC, 3 boîtes de ventilation, prise d'air côté port))02355SDR (hébergeur CE8865-SAN-4C (4 emplacements pour cartes filles, 2 sources d'alimentation AC, 3 boîtes de ventilation, sortie d'air côté port))
|
| Installation |
Installation de l'armoire
|
| La taille [mm] |
88.1 mm
|
| Profondeur [mm] |
600.0 mm
|
| Largeur [mm] |
442.0 mm
|
| La hauteur du châssis [U] |
2
|
| Poids (configuration complète, y compris les matériaux d'emballage) [kg] |
250,08 kg (y compris 2 modules d'alimentation, 3 modules de ventilation, à l'exclusion des cartes rechargeables et des panneaux de remplissage de cartes rechargeables)270,8 kg (y compris 2 modules d'alimentation, 3 modules de ventilation et 4 panneaux de remplissage de cartes enfichables, à l'exclusion des cartes enfichables)
|
| Poids (y compris l'emballage) [kg] |
21.3 kg (à l'exclusion des modules d'alimentation, des modules de ventilation, des cartes de raccordement et des panneaux de remplissage de cartes de raccordement; y compris 2 panneaux de remplissage de raccordement et 3 panneaux de remplissage de ventilation)24.02kg (à l'exclusion des modules d'alimentation, des modules de ventilation et des cartes enfichables; y compris 4 panneaux de remplissage enfichables pour cartes, 2 panneaux de remplissage enfichables pour alimentation et 3 panneaux de remplissage enfichables pour ventilateurs)
|
| Poids (configuration complète, hors matériaux d'emballage) [kg] |
16.54 kg (y compris 2 modules d'alimentation, 3 modules de ventilation, à l'exclusion des cartes rechargeables et des panneaux de remplissage des cartes rechargeables)19.26 kg (y compris 2 modules d'alimentation, 3 modules de ventilateur et 4 panneaux de remplissage de cartes enfichables, à l'exclusion des cartes enfichables)
|
| Poids (hors matériaux d'emballage) [kg] |
12.76 kg (à l'exclusion des modules d'alimentation, des modules de ventilation, des cartes de recharge et des panneaux de remplissage de cartes de recharge; y compris 2 panneaux de remplissage de recharge et 3 panneaux de remplissage de ventilation)15.48 kg (à l'exclusion des modules d'alimentation, des modules de ventilation et des cartes de recharge; y compris 4 panneaux de remplissage de cartes, 2 panneaux de remplissage de recharge et 3 panneaux de remplissage de ventilateur)
|
| Consommation de puissance maximale [W] |
Avec quatre cartes CE88-SAN-D16CQ-H:- 888W (100% de charge, modules optiques à courte distance 64*100G, température normale, double alimentation CA)- 1318W (100% de charge, modules optiques longue distance 64*100G, haute température, double alimentation CA)- 1376W (100% de charge, modules optiques longue distance 48*100G + 16*200G, haute température, double alimentation CA)Avec quatre cartes CE88-SAN-D26F-H:- 410W (100% de charge, 96*25G + 8*100G modules optiques à courte distance, température normale, double alimentation CA) - 718W(100% de charge, 96*25G + 8*100G modules optiques longue distance, haute température, deux sources d'alimentation CA)
|
| Consommation d'énergie typique [W] |
Avec quatre cartes CE88-SAN-D16CQ-H:- 650W (100% de charge, ports en cuivre 32*100G, température normale, double alimentation CA)- 728 W (100% de charge, modules optiques à courte distance 32*100G, température normale, alimentation en courant alternatif double)Avec quatre cartes CE88-SAN-D26F-H:- 305W (100% de charge, 48*25G+4*100G ports en cuivre, température normale, double alimentation CA)- 338W (100% de charge, modules optiques à courte distance 48*25G+4*100G, température normale, alimentation en courant alternatif double)
|
| Consommation de puissance statique |
Configuré avec 4 cartes CE88-SAN-D16CQ-H: 569 WConfiguré avec 4 cartes CE88-SAN-D26F-H: 276 W
|
| Valeur maximale de dissipation de chaleur [BTU/heure] |
Avec quatre cartes CE88-SAN-D16CQ-H:- 3029,9 BTU/heure (100% de charge, modules optiques à courte distance 64*100G, température normale, double alimentation CA)- 4497 BTU/heure (100% de charge, modules optiques longue distance 64*100G, haute température, alimentation en courant alternatif double)- 4694,9 BTU/heure (100% de charge, modules optiques longue distance 48*100G + 16*200G, haute température, alimentation en courant alternatif double)Avec quatre cartes CE88-SAN-D26F-H:- 1398,9 BTU/heure (100% de charge, 96*25G + 8*100G modules optiques à courte distance, température normale, alimentation en courant alternatif double)- 2449,8 BTU/heure (100% de charge, 96*25G+8*100G ports modules optiques longue distance, haute température, alimentation en courant alternatif double)
|
| Valeur de dissipation de chaleur typique [BTU/heure] |
Avec quatre cartes CE88-SAN-D16CQ-H:- 2217,8 BTU/heure (100% de charge, câbles en cuivre 32*100G, température normale, alimentation en courant alternatif double)- 2483,9 BTU/heure (100% de charge, modules optiques 32*100G à courte distance, température normale, alimentation en courant alternatif double)Avec quatre cartes CE88-SAN-D26F-H:- 1040,7 BTU/heure (100% de charge, câbles en cuivre 48*25G+4*100G, température normale, alimentation en courant alternatif double)- 1153,3 BTU/heure (100% de charge, modules optiques à courte distance 48*25G+4*100G, température normale, double alimentation CA)
|
| Méthode de refroidissement |
Refroidissement par air
|
| valeur de dissipation de chaleur statique [BTU/h] |
Configuré avec 4 cartes CE88-SAN-D16CQ-H: 1941,4 BTU/heureConfiguré avec 4 cartes CE88-SAN-D26F-H: 941,7 BTU/heure
|
| Type de source d'alimentation |
Pour les appareils électroniques de type VHF, le réglage de l'alimentation doit être effectué à l'aide d'un système de réglage de la tension.
|
| Voltage d'entrée nominale [V] |
- Module d'alimentation en courant alternatif et en courant continu de 2000 W: courant alternatif: 100 V AC ~ 240 V AC, 50/60 Hz; courant continu: 240 V DC- Module d'alimentation à courant alternatif de 1800 W et à courant continu de 240 V: courant alternatif: 100 V AC ~ 240 V AC, 50/60 Hz; courant continu: 240 V DC- Module d'alimentation en courant continu haute tension de 2000 W: 336 V- 2200W module de puissance en courant continu: -48V DC ~ -60V DC; +48V DC
|
| Région de tension d'entrée[V] |
- Module d'alimentation en courant alternatif de 2000 W et en courant continu de 240 V: courant alternatif: 90 V AC ~ 290 V AC, 45 Hz-66 Hz; courant continu: 190 V DC ~ 290 V DC- Module d'alimentation à courant alternatif de 1800 W et à courant continu de 240 V: courant alternatif: 90 V AC ~ 290 V AC, 45 Hz-66 Hz; courant continu: 190 V DC ~ 290 V DC- Module d'alimentation en courant continu haute tension de 2000 W: 260 V DC ~ 400 V DC- 2200W module de puissance en courant continu: -38,4V DC ~ -72V DC; +38,4V DC ~ +57V DC
|
| Le courant d'entrée maximal [A] |
- Module d'alimentation à courant alternatif de 2000 W et à courant continu de 240 V: 10 A (100 V AC ~ 240 V AC); 10 A (240 V CC)- Module de puissance de 1800W AC et 240V DC: 10A (100V AC ~ 240V AC); 10A (240V DC)- Module d'alimentation en courant continu haute tension de 2000 W: 10 A (336 V CC)- 2200 W de module de puissance en courant continu: 63 A (-48 V CC ~ -60 V CC); 63 A (+ 48 V DC)
|
| Puissance de sortie nominale [W] |
- Module d'alimentation à courant alternatif de 2000 W et à courant continu de 240 V: 2000 W (220 V AC ~ 240 V AC & 240 V DC); 1800 W (200 V AC ~ 220 V AC); 900 W (100 V AC ~ 130 V AC)- Module de puissance de 1800 W AC et 240 V DC: 1800 W (200 V AC ~ 240 V AC et 240 V DC); 900 W (100 V AC ~ 130 V AC)- Module d'alimentation en courant continu haute tension de 2000 W: 2000 W- Module de puissance en courant continu de 2200 W: 2200 W
|
| La mémoire |
DRAM: 8 Go
|
| NOR Flash spécifications |
64 Mo*2
|
| Flash sur SSD |
Un SSD de 4 Go
|
| Interface USB |
Peut être utilisé pour la sauvegarde de journaux et le déploiement de lecteur flash USB. Cette fonction est réservée et n'a pas encore été activée.
|
| Type d'interface de la console |
RJ45
|
| Port de service de liaison descendante |
Consultez l'introduction de l'interface de chaque carte.
|
| Port de liaison de service |
Consultez l'introduction de l'interface de chaque carte.
|
| Prend en charge les interfaces d'empilement des ports de service |
Cette fonction est réservée et n'a pas encore été activée.
|
| Réglage de la fréquence d'émission |
le soutien
|
| Capacité de commutation [ Gbps ] |
Si vous avez besoin de cette spécification, veuillez consulter la brochure du produit ou contacter le vendeur du produit pour l'obtenir.
|
| Résidu des ventilateurs |
Prend en charge la sauvegarde 2+1 et la sauvegarde à chaud pour les modules de ventilateur.Il est recommandé de remplacer immédiatement le module de ventilateur défectueux..
|
| Redondance de puissance |
1 + 1 de secours
|
| Nombre de modules de puissance |
2
|
| Protection contre la foudre par le port de puissance |
AC: mode commun 6kV, mode différentiel 6kVLe système de freinage doit être équipé d'un système de freinage à courant continu.CC: mode commun 4kV, mode différentiel 2kV
|
| Type de ventilateur |
Ventilateur à prise
|
| Nombre de ventilateurs |
3
|
| Direction du débit d'air |
L'entrée/sortie d'air du côté du port est déterminée par les modules de ventilation et les modules d'alimentation sélectionnés.
|
| Température de stockage [°C] |
-40°C ≈ +70°C
|
| Température de l'environnement de travail à long terme [°C] |
0°C à 40°C (0m à 1800m)Note: à une altitude comprise entre 1800 et 5000 m, la spécification de température maximale diminue de 1 °C pour chaque augmentation d'altitude de 220 m.
|
| Humidité relative du stockage [RH] |
5% RH ∼95% RH, non condensant
|
| Humidité relative de l'environnement de travail à long terme [RH] |
5% RH ∼95% RH, non condensant
|
| Altitude de stockage [m] |
≤ 5000 m
|
| Altitude de travail à long terme [m] |
≤ 5000 m
|
| Résultats de l'évaluation |
48.4 ans
|
| MTTR [heures] |
1.86 heures
|
| Bruit à haute température 40°C (pression acoustique) |
Entrée d'air du côté du port: < 86,1 dB (A)Écoulement d'air du côté du port: < 87,9 dB (A)
|
| Bruit (pression acoustique) à température ambiante de 27°C |
Entrée d'air du côté du port: < 64,3 dB (A)Détecteur d'air du côté du port: < 65,2 dB (A)
|
| Disponibilité |
0.9999964621
|
