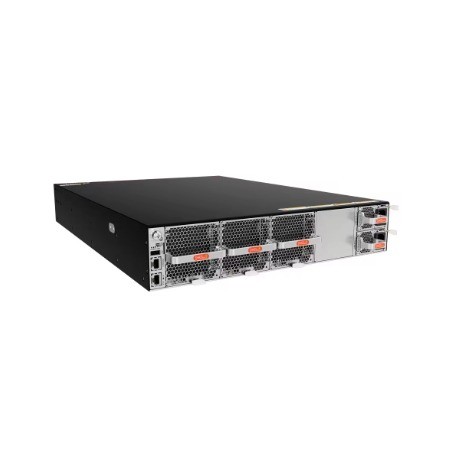

Stock CE8865-4C Commutateur réseau avec 4 fentes de sous-carte Commutateur métrologique Fonction SNMP

CE8865-4C hôte (4 emplacements pour cartes filles, 2 sources d'alimentation CA, 3 boîtes de ventilation, prise latérale de port)

02355RTC

Le code de référence est le CE8865-4C.

02355RTA (CE8865-4C hôte (4 emplacements pour cartes filles, sans alimentation et sans ventilateur))02355RTB (CE8865-4C hôte (4 emplacements pour cartes filles, alimentation 2*CA, boîte de ventilation 3*, prise d'air côté port))02356FKL (hôte CE8865-4C comprenant le package de licence (4 emplacements pour cartes filles, alimentation 2*AC, boîte de ventilation 3*, prise d'air côté port, licence logicielle))02356FKP (CE8865-4C hôte comprenant le package de licence (4 emplacements pour cartes filles, alimentation 2*AC, boîte de ventilation 3*, prise d'air côté port, licence logicielle))

Installation de l'armoire

88.1 mm

600.0 mm

442.0 mm

2

250,08 kg (y compris 2 modules d'alimentation, 3 modules de ventilation, à l'exclusion des cartes rechargeables et des panneaux de remplissage de cartes rechargeables)270,8 kg (y compris 2 modules d'alimentation, 3 modules de ventilation et 4 panneaux de remplissage de cartes enfichables, à l'exclusion des cartes enfichables)

21.3 kg (à l'exclusion des modules d'alimentation, des modules de ventilation, des cartes de raccordement et des panneaux de remplissage de cartes de raccordement; y compris 2 panneaux de remplissage de raccordement et 3 panneaux de remplissage de ventilation)24.02kg (à l'exclusion des modules d'alimentation, des modules de ventilation et des cartes enfichables; y compris 4 panneaux de remplissage enfichables pour cartes, 2 panneaux de remplissage enfichables pour alimentation et 3 panneaux de remplissage enfichables pour ventilateurs)

16.54 kg (y compris 2 modules d'alimentation, 3 modules de ventilation, à l'exclusion des cartes rechargeables et des panneaux de remplissage des cartes rechargeables)19.26 kg (y compris 2 modules d'alimentation, 3 modules de ventilateur et 4 panneaux de remplissage de cartes enfichables, à l'exclusion des cartes enfichables)

12.76 kg (à l'exclusion des modules d'alimentation, des modules de ventilation, des cartes de recharge et des panneaux de remplissage de cartes de recharge; y compris 2 panneaux de remplissage de recharge et 3 panneaux de remplissage de ventilation)15.48 kg (à l'exclusion des modules d'alimentation, des modules de ventilation et des cartes de recharge; y compris 4 panneaux de remplissage de cartes, 2 panneaux de remplissage de recharge et 3 panneaux de remplissage de ventilateur)

Avec quatre cartes CE88-D16CQ-H:- 888W (100% de charge, modules optiques à courte distance 64*100G, température normale, double alimentation CA)- 1318W (100% de charge, modules optiques longue distance 64*100G, haute température, double alimentation CA)- 1376W (100% de charge, modules optiques longue distance 48*100G + 16*200G, haute température, double alimentation CA)Avec quatre cartes CE88-D10CQ-H:- 406W (100% de charge, modules optiques à courte distance 40*100G, température normale, alimentation en courant alternatif double)- 549W (100% de charge, modules optiques à courte distance 40*200G, température normale, alimentation en courant alternatif double)- 612W (100% de charge, modules optiques longue distance 40*100G, haute température, alimentation en courant alternatif double)- 965W (100% de charge, 40*200G ports, modules optiques longue distance, haute température, double alimentation CA)avec 4 cartes CE88-D8YS4DQ-H:- 531W (100% de charge, 16*400G + 32*25G ports modules optiques à courte distance, température normale, alimentation en courant alternatif double)- 830W (100% de charge, 16*400G + 32*25G ports, modules optiques longue distance, haute température, double alimentation CA)avec 4 cartes CE88-D24YS2CQ-H:- 410W (100% de charge, 96*25G + 8*100G ports modules optiques à courte distance, température normale, alimentation en courant alternatif double)- 718W (100% de charge, 96*25G + 8*100G ports modules optiques longue distance, haute température, alimentation en courant alternatif double)avec 4 cartes CE88-D24T2CQ-H:- 455W (100% de charge, 96*10G de puissance + 8*100G de ports modules optiques à courte distance, température normale, alimentation en courant alternatif double)- 732W (100% de charge, 96*10G de puissance + 8*100G de ports modules optiques longue distance, haute température, alimentation en courant alternatif double)

Avec quatre cartes CE88-D16CQ-H:- 650W (100% de charge, ports en cuivre 32*100G, température normale, double alimentation CA)- 728 W (100% de charge, modules optiques à courte distance 32*100G, température normale, alimentation en courant alternatif double)Avec quatre cartes CE88-D10CQ-H:- 315W (100% de charge, ports en cuivre 20*100G, température normale, double alimentation CA)- 338W (100% de charge, ports en cuivre 20*200G, température normale, double alimentation CA)- 345W (100% de charge, modules optiques à courte distance 20*100G, température normale, alimentation en courant alternatif double)- 420W (100% de charge, modules optiques à courte distance 20*200G, température normale, alimentation en courant alternatif double)Avec quatre cartes CE88-D8YS4DQ-H:- 306W (100% de charge, câbles de cuivre 8*400G+16*25G, température normale, alimentation en courant alternatif double)- 406W (100% de charge, modules optiques à courte distance 8*400G+16*25G, température normale, alimentation en courant alternatif double)avec 4 cartes CE88-D24YS2CQ-H:- 305W (100% de charge, câbles de cuivre 48*25G+4*100G, température normale, alimentation en courant alternatif double)- 338W (100% de charge, modules optiques à courte distance 48*25G+4*100G, température normale, alimentation en courant alternatif double)avec 4 cartes CE88-D24T2CQ-H:- 381W (100% de charge, câbles de cuivre 48*10G + câbles de cuivre 4*100G, température normale, alimentation en courant alternatif double)- 388W (100% de charge, 48*10G électrique + 4*100G ports modules optiques à courte distance, température normale, alimentation en courant alternatif double)

Configuré avec 4 cartes CE88-D16CQ-H: 569WConfiguré avec 4 cartes CE88-D10CQ-H: 297 WConfiguré avec 4 cartes CE88-D8YS4DQ-H: 297WConfiguré avec 4 cartes CE88-D24YS2CQ-H: 276WConfiguré avec 4 cartes CE88-D24T2CQ-H: 330 W

Avec quatre cartes CE88-D16CQ-H:- 3029,9 BTU/heure (100% de charge, modules optiques à courte portée 64*100G, température normale, double alimentation CA)- 4497 BTU/heure (100% de charge, modules optiques à longue portée 64*100G, haute température, double alimentation CA)- 4694,9 BTU/heure (100% de charge, modules optiques à longue portée 48*100G + 16*200G, haute température, alimentation en courant alternatif double)Avec quatre cartes CE88-D10CQ-H:- 1385,3 BTU/heure (100% de charge, modules optiques à courte portée 40*100G, température normale, double alimentation CA)- 1873,2 BTU/heure (100% de charge, modules optiques à courte portée 40*200G, température normale, double alimentation CA)- 2088,1 BTU/heure (100% de charge, modules optiques longue distance 40*100G, température élevée, alimentation en courant alternatif double)- 3292,6 BTU/heure (100% de charge, modules optiques longue distance 40*200G, haute température, alimentation en courant alternatif double)avec 4 cartes CE88-D8YS4DQ-H:- 1811.8 BTU/heure (100% de charge, modules optiques à courte distance 16*400G + 32*25G, température normale, double alimentation CA)- 2832 BTU/heure (100% de charge, modules optiques longue distance 16*400G + 32*25G, haute température, double alimentation CA)avec 4 cartes CE88-D24YS2CQ-H:- 1398,9 BTU/heure (100% de charge, modules optiques à courte distance 96*25G+8*100G, température normale, alimentation en courant alternatif double)- 2449,8 BTU/heure (100% de charge, 96*25G+8*100G modules optiques longue distance, haute température, double alimentation CA)Avec quatre cartes CE88-D24T2CQ-H:- 1552,5 BTU/heure (100% de charge, 96*10G électrique + 8*100G modules optiques à courte distance, température normale, double alimentation CA)- 2497,6 BTU/heure (100% de charge, 96*10G électrique + 8*100G modules optiques longue distance, haute température, double alimentation CA)

Avec quatre cartes CE88-D16CQ-H:- 2217,8 BTU/heure (100% de charge, câbles en cuivre 32*100G, température normale, alimentation en courant alternatif double)- 2483,9 BTU/heure (100% de charge, modules optiques 32*100G à courte distance, température normale, alimentation en courant alternatif double)Avec quatre cartes CE88-D10CQ-H:- 1074,8 BTU/heure (100% de charge, câbles de cuivre 20*100G, température normale, alimentation en courant alternatif double)- 1153,3 BTU/heure (100% de charge, câbles de cuivre 20*200G, température normale, alimentation en courant alternatif double)- 1177,1 BTU/heure (100% de charge, modules optiques à courte distance 20*100G, température normale, double alimentation CA)- 1433 BTU/heure (100% de charge, modules optiques à courte distance 20*200G, température normale, double alimentation CA)avec 4 cartes CE88-D8YS4DQ-H:- 1044,1 BTU/heure (100% de charge, câbles en cuivre 8*400G + 16*25G, température normale, alimentation en courant alternatif double)- 1385,3 BTU/heure (100% de charge, modules optiques à courte distance 8*400G + 16*25G, température normale, double alimentation CA)avec 4 cartes CE88-D24YS2CQ-H:- 1040,7 BTU/heure (100% de charge, 48*25G + 4*100G câbles en cuivre, température normale, alimentation en courant alternatif double)- 1153,3 BTU/heure (100% de charge, modules optiques à courte distance 48*25G+4*100G, température normale, double alimentation CA)avec 4 cartes CE88-D24T2CQ-H:- 1300 BTU/heure (100% de charge, puissance 48*10G + câbles de cuivre 4*100G, température normale, alimentation en courant alternatif double)- 1323,9 BTU/heure (100% de charge, puissance 48*10G + modules optiques à courte distance 4*100G, température normale, double alimentation CA)

Refroidissement par air

Configuré avec 4 cartes CE88-D16CQ-H: 1941.4 BTU/heureConfiguré avec 4 cartes CE88-D10CQ-H: 1013,4 BTU/heure Configuré avec 4 cartes CE88-D8YS4DQ-H: 1013,4 BTU/heureConfiguré avec 4 cartes CE88-D24YS2CQ-H: 941,7 BTU/heureConfiguré avec 4 cartes CE88-D24T2CQ-H: 1126 BTU/heure

Pour les appareils électroniques de type VHF, le réglage de l'alimentation doit être effectué à l'aide d'un système de réglage de la tension.

- Module d'alimentation en courant alternatif et en courant continu de 2000 W: courant alternatif: 100 V AC ~ 240 V AC, 50/60 Hz; courant continu: 240 V DC- Module d'alimentation à courant alternatif de 1800 W et à courant continu de 240 V: courant alternatif: 100 V AC ~ 240 V AC, 50/60 Hz; courant continu: 240 V DC- Module d'alimentation en courant continu haute tension de 2000 W: 336 V- 2200W module de puissance en courant continu: -48V DC ~ -60V DC; +48V DC

- Module d'alimentation en courant alternatif de 2000 W et en courant continu de 240 V: courant alternatif: 90 V AC ~ 290 V AC, 45 Hz-66 Hz; courant continu: 190 V DC ~ 290 V DC- Module d'alimentation à courant alternatif de 1800 W et à courant continu de 240 V: courant alternatif: 90 V AC ~ 290 V AC, 45 Hz-66 Hz; courant continu: 190 V DC ~ 290 V DC- Module d'alimentation en courant continu haute tension de 2000 W: 260 V DC ~ 400 V DC- 2200W module de puissance en courant continu: -38,4V DC ~ -72V DC; +38,4V DC ~ +57V DC

- Module d'alimentation à courant alternatif de 2000 W et à courant continu de 240 V: 10 A (100 V AC ~ 240 V AC); 10 A (240 V CC)- Module de puissance de 1800W AC et 240V DC: 10A (100V AC ~ 240V AC); 10A (240V DC)- Module d'alimentation en courant continu haute tension de 2000 W: 10 A (336 V CC)- 2200 W de module de puissance en courant continu: 63 A (-48 V CC ~ -60 V CC); 63 A (+ 48 V DC)

- Module d'alimentation à courant alternatif de 2000 W et à courant continu de 240 V: 2000 W (220 V AC ~ 240 V AC & 240 V DC); 1800 W (200 V AC ~ 220 V AC); 900 W (100 V AC ~ 130 V AC)- Module de puissance de 1800 W AC et 240 V DC: 1800 W (200 V AC ~ 240 V AC et 240 V DC); 900 W (100 V AC ~ 130 V AC)- Module d'alimentation en courant continu haute tension de 2000 W: 2000 W- Module de puissance en courant continu de 2200 W: 2200 W

DRAM: 8 Go

64 Mo*2

Un SSD de 4 Go

Peut être utilisé pour la sauvegarde de journaux et le déploiement de lecteur flash USB. Cette fonction est réservée et n'a pas encore été activée.

RJ45

Consultez l'introduction de l'interface de chaque carte.

Consultez l'introduction de l'interface de chaque carte.

Cette fonction est réservée et n'a pas encore été activée.

le soutien

Si vous avez besoin de cette spécification, veuillez consulter la brochure du produit ou contacter le vendeur du produit pour l'obtenir.

Prend en charge la sauvegarde 2+1 et la sauvegarde à chaud pour les modules de ventilateur.Il est recommandé de remplacer immédiatement le module de ventilateur défectueux..

1 + 1 de secours

2

AC: mode commun 6kV, mode différentiel 6kVLe système de freinage doit être équipé d'un système de freinage à courant continu.CC: mode commun 4kV, mode différentiel 2kV

Ventilateur à prise

3

L'entrée/sortie d'air du côté du port est déterminée par les modules de ventilation et les modules d'alimentation sélectionnés.

-40°C ≈ +70°C

0°C à 40°C (0m à 1800m)Note: à une altitude comprise entre 1800 et 5000 m, la spécification de température maximale diminue de 1 °C pour chaque augmentation d'altitude de 220 m.

5% RH ∼95% RH, non condensant

5% RH ∼95% RH, non condensant

≤ 5000 m

≤ 5000 m

48.4 ans

1.86 heures

Entrée d'air du côté du port: < 86,1 dB (A)Écoulement d'air du côté du port: < 87,9 dB (A)

Entrée d'air du côté du port: < 64,3 dB (A)Détecteur d'air du côté du port: < 65,2 dB (A)

0.9999964621
